Morile cu ciocănele sunt utilizate pentru concasarea și măcinarea probelor cu duritate medie, probelor dure, casante și fibroase.

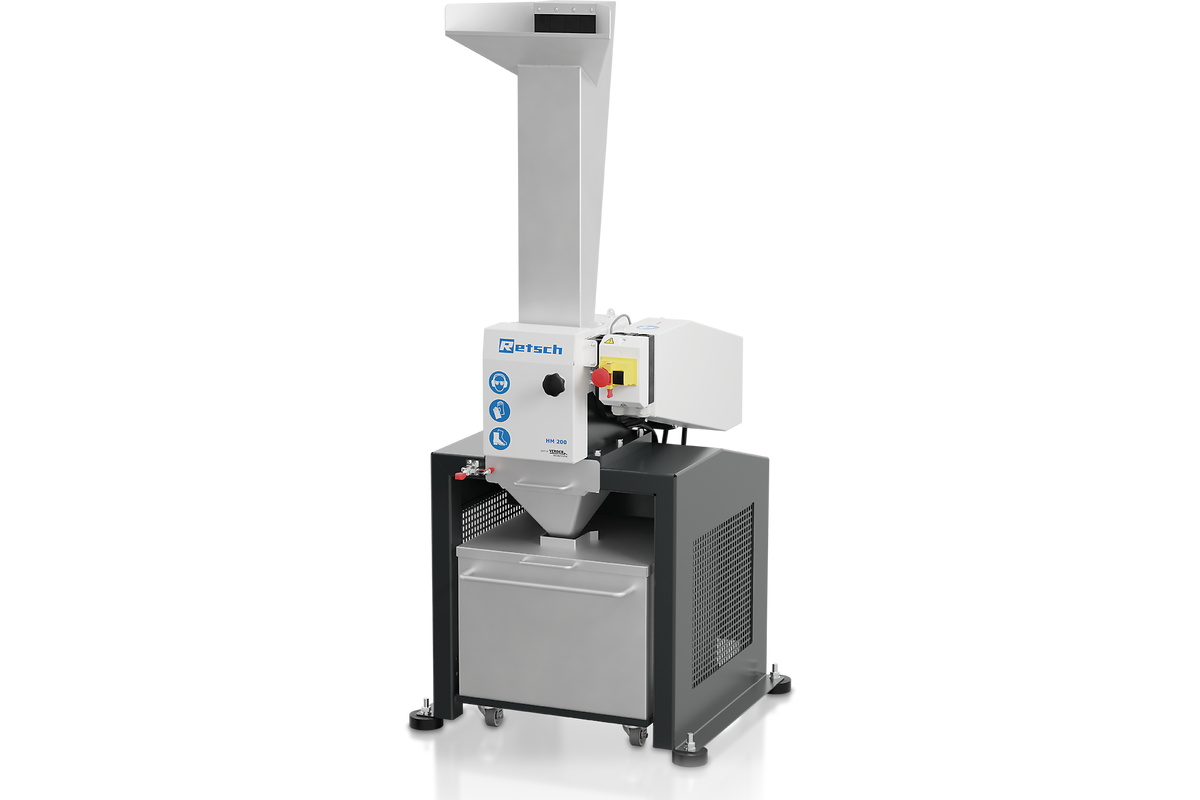

Moara cu ciocănele HM 200 este robustă și poate măcina probe cu dimensiuni inițiale de până la 100 mm. În funcție de caracteristicile probei granulația finală care poate fi obținută este mai mică de 0,8 mm.
Moara este ideală pentru procesarea volumelor mari în șarje sau continuu. Designul robust, manipularea ușoară și curățarea rapidă o fac potrivită pentru utilizare în laboratoare sau instalații pilot.

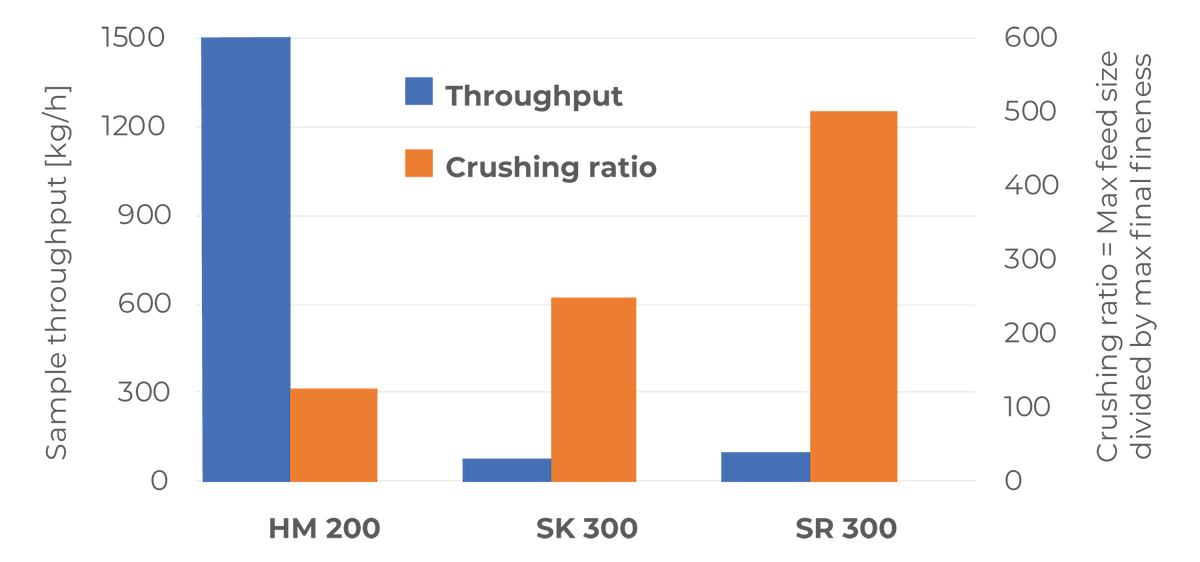

Această diagramă prezintă o comparație între moara cu ciocane HM 200 și două mori cu rotor. Se poate observa capacitatea mare de măcinare a morii HM 200. Eficiența de măcinare este de 125, valoare calculată prin împărțirea dimensiunii inițiale maxime a probei la cea mai fină granulație realizabilă. Dimensiunea maxima a probei pentru morile SR 300 și SK 300 este de 25 mm (spre deosebire de moara HM 200 pentru care dimensiunea maximă a probei este de 100 mm), iar macină proba până la o granulație cuprinsă între 0.05 mm și respectiv 0.1 mm - rezultând o eficiență mai mare de măcinare.
Curățare ușoară a rotorului și ciocănelelor, având
Pentru a asigura o durată de viață îndelungată a morii, chiar și atunci când este utilizată în principal pentru sarcini de concasare dificile, următoarele piese pot fi schimbate de către utilizator:
Întrerupătorul și frânarea de siguranță a motorului asigură oprirea imediată a unității, de exemplu, în cazul în care ușa este deschisă neintenționat.

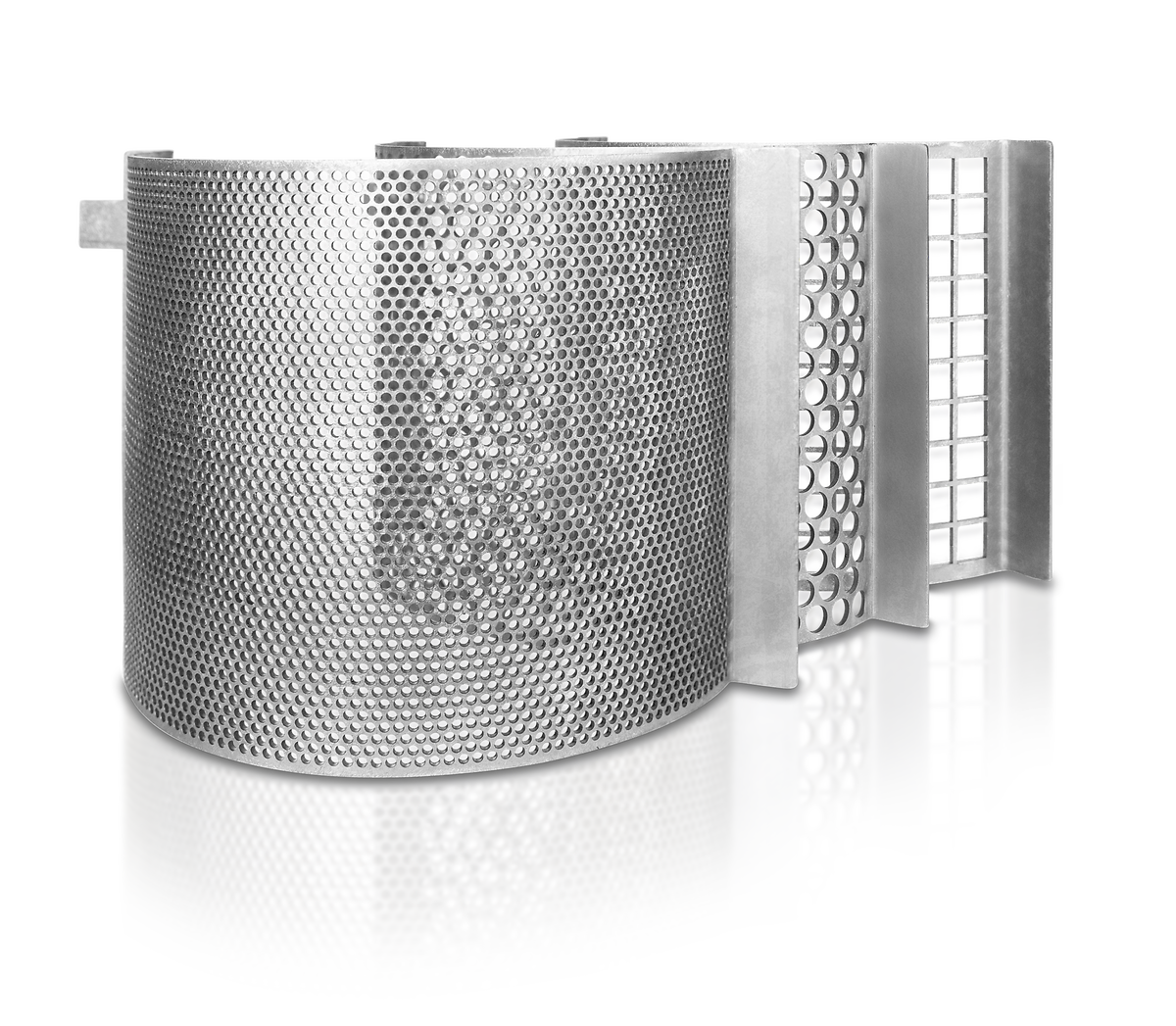

Granulația finală care poate fi obținută depinde de proprietațile materialului. Materialele dure și casante pot fi zdrobite cu ușurință în HM 200, până la o dimensiune a particulelor <0,8 mm. Gama variată de site permite adaptarea perfectă pentru diverse aplicații.
Probele dure, fibroase sau umede (ex. jucăriile din plastic, lemnul, cărbunele umed) pot fi măcinate cu succes în moara cu ciocane configurată cu o sită cu dimensiuni ale ochiurilor medie spre mare.

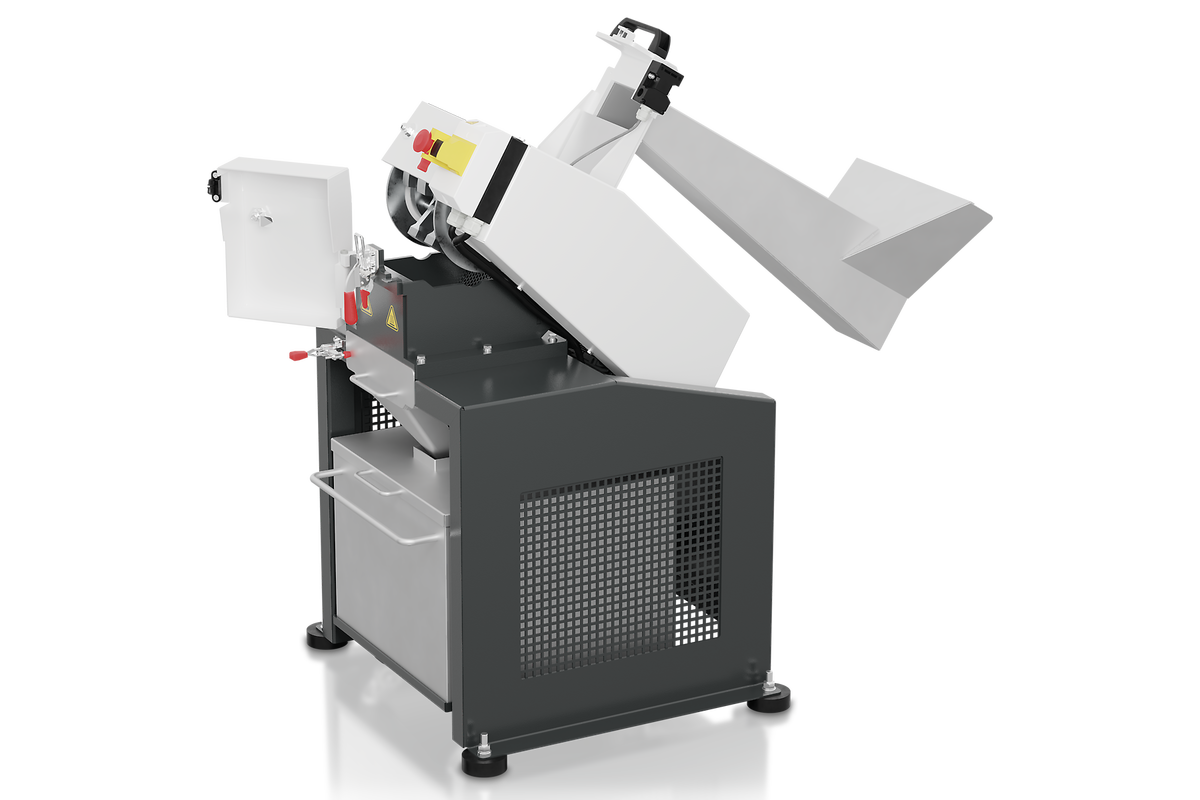

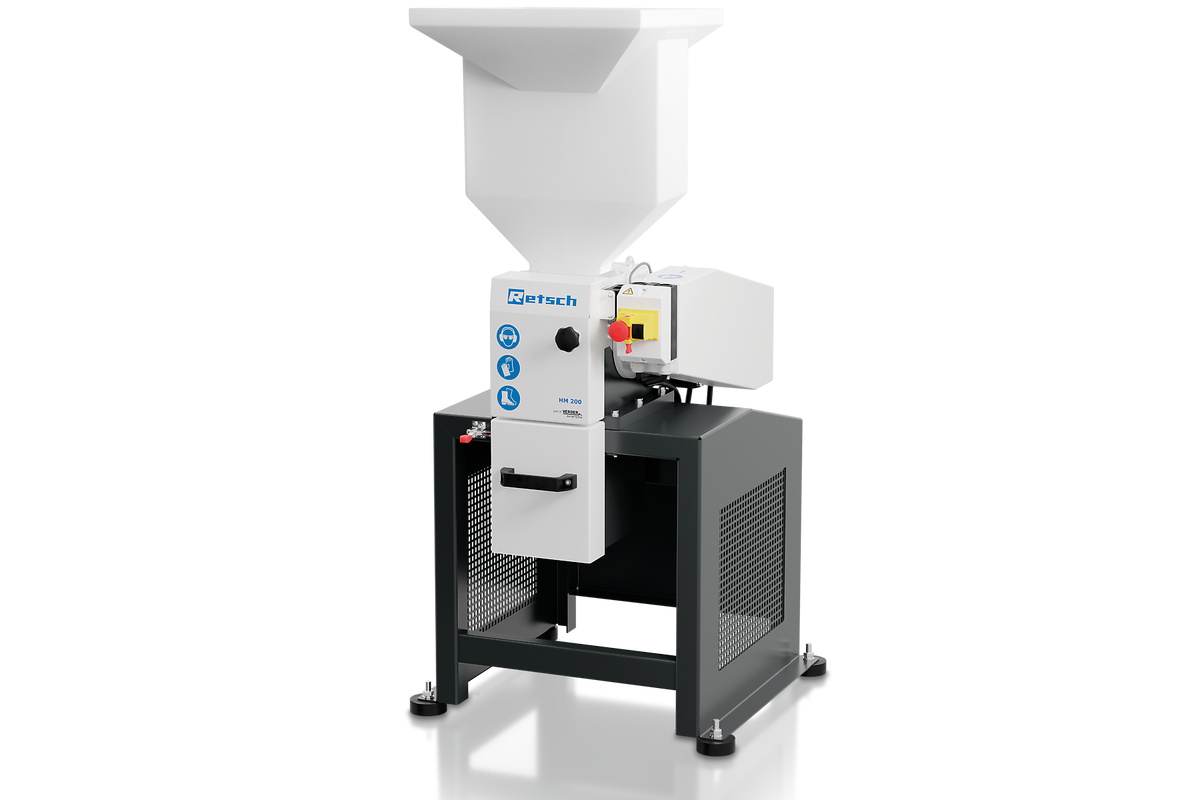

Moara HM 200 este potrivită atât pentru măcinare în șarje cât și pentru măcinare continuă și poate fi echipată cu diferite buncăre și sisteme de colectare.
Long stock hopper
Colector
10 l
Colector
30 l
Accesoriu pentru operare în regim continuu
Puternica moară cu ciocănele RETSCH este ideală pentru măcinarea preliminară și măcinarea fină a minereurilor, granitului, ceramicii, cuarțului, zgurii, solului, cărbunelui, sticlei, clincherului de ciment, lemnului, materialelor plastice, peleților pentru furaje, hranei uscate pentru animale, ierburilor uscate etc.
sticlă
coal
furaje
ierburi
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
| Aplicabilitate | coarse and pre-crushing, desagglomeration |
| Domenii in care se utilizeaza | agricultură, chimie / mase plastice, coal, food / feed, geologie / metalurgie, inginerie / electronice, materiale de construcţii, mediu / reciclare, sticlă / materiale ceramice |
| Material probă | materiale semi-dure, dur, casante, dur, fribros |
| Principiul de reducere a dimensiunii | impact, forfecare |
| Dimens. max. probă* | < 100 mm |
| Finețe finală* | < 0.8 mm |
| Volum/masă probă admisă* | up to 30 l depending on collecting receptacle |
| Viteza la 50 Hz (60 Hz) | 3000 min-1 (3500 min-1) |
| Puterea produsă* | 1500 kg/h |
| Viteză periferică rotor | 31.4 m/s |
| Diametru rotor | 200 mm |
| Tipuri de rotor | 10 swing hammer |
| Macinare uscată | da |
| Măcinare umedă | nu |
| Măcinare criogenică | nu |
| Material de constructie a elementelor de macinare | hardened steel 1.0503 (hammers); steel 1.0330 (sieves) |
| Dimensiuni ochiuri site | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Etans la praf | da |
| Varianta constructiva pentru procese in linie | da |
| Capacitate colector | 10 l, 30 l, continuous outlet |
| Antrenare | motor electric |
| Putere motor | 1.5 kW |
| Alimentare electrica | 230 V, 50 Hz |
| Conectare sursă de alimentare | trifazic |
| Grad de protecție | IP 54 |
| W x H x D (închis) | 700 x 1570 x 750 mm |
| Masa netă: | ~ 150 kg |
| Standard | CE |
Prin buncărul de alimentare proba este direcționată către camera de măcinare a morii cu ciocane.
HM 200 este echipat cu un arbore rotativ orizontal pe care sunt montate 10 ciocane care se balansează liber și zdrobesc materialul la viteză mare. Cu ciocanele mobile, spre deosebire de cele fixe, riscul de blocaj al morii și uzura sunt reduse la minim. Materialul este zdrobit prin impact atunci când este lovit de fiecare ciocan și prin ricoșarea care are loc în interiorul camerei de măcinare. Imediat ce proba este suficient de fină și trece prin sită va ajunge în colector.
Supus modificărilor şi erorilor tehnice
