Moara planetară cu bile PM 100 este un model potrivit pentru masa de laborator, are o singură stație de măcinare și o contragreutate care compensează mase de până la 8 kg. Acesta permite măcinarea a până la 220 ml de material de probă pe șarjă.
Forțele centrifuge extrem de mari ale morilor planetare cu bile au ca rezultat o energie de măcinare foarte mare și prin urmare, timpi de măcinare scurți.
PM 100 poate fi întâlnit în aproape toate industriile în care procesul de control al calității impune cele mai mari exigențe privind puritatea, viteza, finețea și reproductibilitatea.
Moara este ideală pentru aplicații de cercetare, cum ar fi mecanochimia (mecano-sinteză, aliere mecanică și mecanocataliză) sau măcinarea coloidală ultrafină la scară nanometrică, precum și pentru sarcini de rutină, cum ar fi amestecarea și omogenizarea materialelor moi, dure, fragile sau fibroase.
"This is a very high-performing instrument used for the preparation of nanomaterials including new crystalline phases of perovskite materials. We have used it extensively for making semiconductor and perovskite nanoparticles, quantum dots, etc. It is a very rugged and user-friendly instrument and we have been using it over a decade without much trouble. Its a highly recommended instrument for material research. "
Pravat Giri
Indian Institute of Technology Guwahati
"I use Retsch ball mill PM100 for preparing sample for hydrogen storage applications. This setup is very useful for the required materials."
Chhagan Lal
University of Rajasthan
"It was really simple and safe to use, easy to clean and it helped me with my thesis investigation. I would really recommend this product. "
Jenifer Sauzameda
Dermabon
"This is such an effective planetary ball mill. As an academic and active laboratory researcher, I would choose the best product to conduct my experiments and the PM 100 is a good example. "
Erkul Karacaoglu
Karamanoglu Mehmetbey University
"Absolutely good to use and easy to handle, long lasting compared to other brands. Highly recommended for regular users."
Md Shalauddin
University of Malaya
"It is a versatile instrument that cuts the grinding time by orders of magnitude."
Dragos Zaharescu
University of California, Davis
Benefit from particularly ergonomic handling while achieving the same finenesses down to the nanometer range.

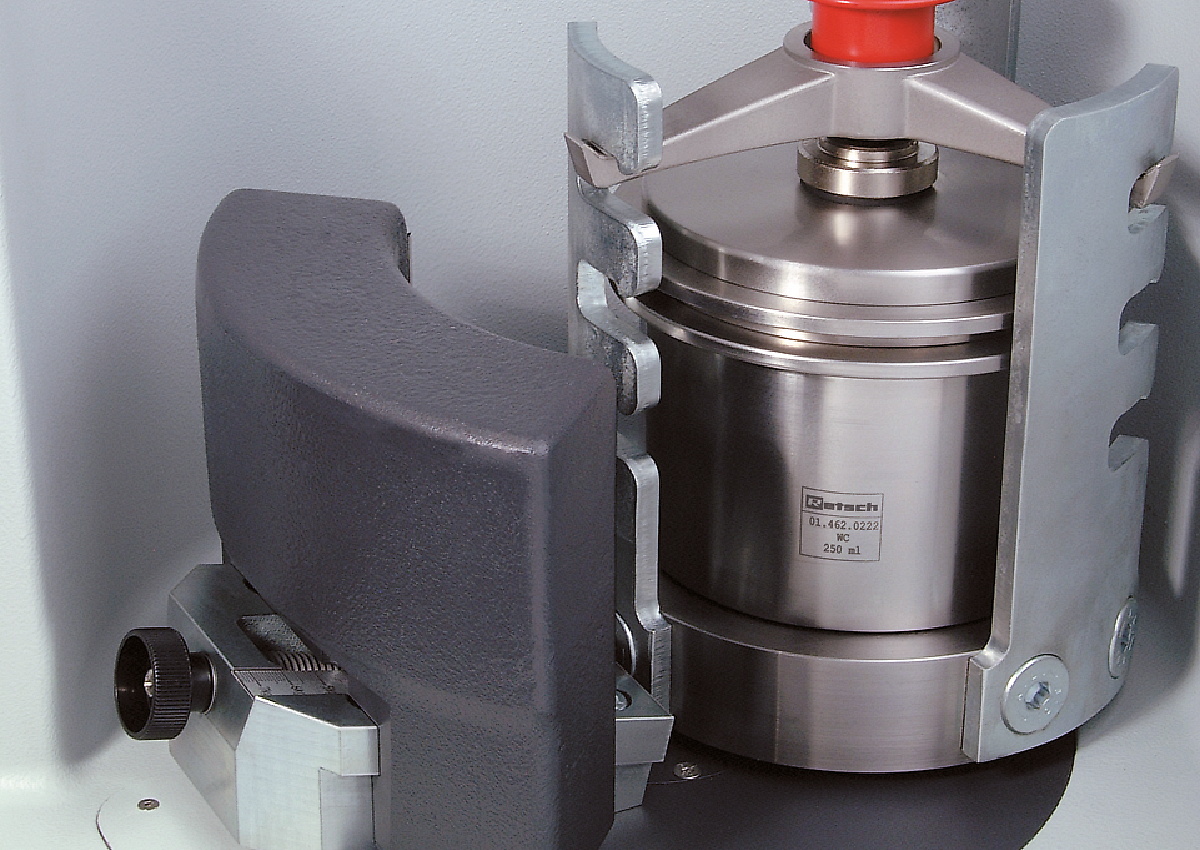

Morile planetare cu o singură stație de măcinare necesită o contragreutate pentru echilibrare. La moara planetară cu bile PM 100, această contragreutate poate fi reglată pe o șină de ghidare înclinată pentru compensarea centrelor de greutate ale incintelor de măcinare de dimensiuni diferite și pentru a evita astfel oscilațiile nedorite ale mașinii.

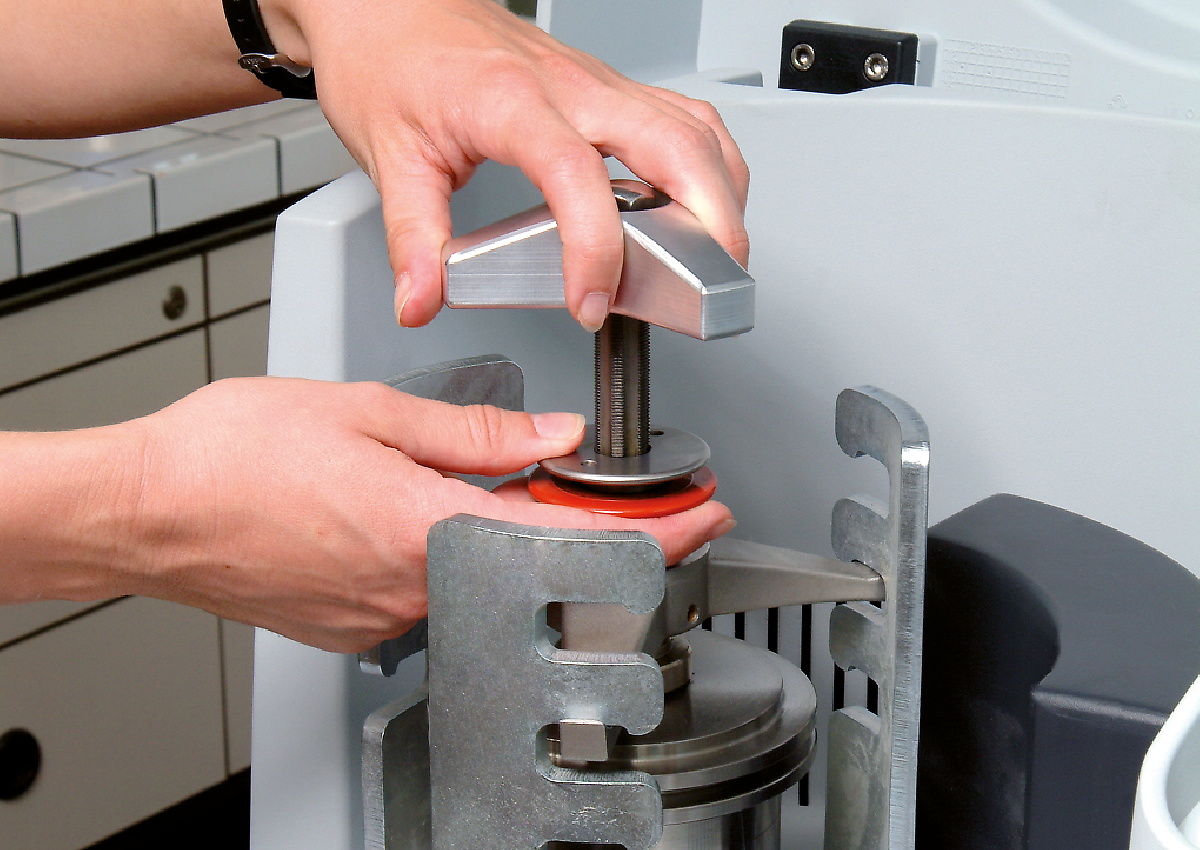

Funcționarea morilor planetare cu bile RETSCH este deosebit de sigură. Acestea dispun de un sistem de siguranță Safety Slider robust care ne asigură că moara poate fi pornită numai după ce vasul de măcinare a fost fixat în siguranță. Siguranța cu acțiune automată asigură așezarea corectă și sigură a incintei. Acest sistem mecanic solid este mai puțin predispus la defecțiuni decât soluțiile electronice - utilizatorul are acces deplin la probă în orice moment. Atunci când sistemul electronic se defectează, nu este posibilă deblocarea incintelor, de exemplu.
Măcinarea umedă este utilizată pentru a obține dimensiuni de particule sub 5 µm, deoarece particulele mici tind să se încarce pe suprafețele lor și să se aglomereze, ceea ce face dificilă măcinarea ulterioară în regim uscat. Prin adăugarea unui lichid sau a unui dispersant, particulele pot fi dispersate.
Pentru a produce particule foarte fine de 100 nm sau mai puțin (măcinare la scară nanometrică) prin măcinare umedă, sunt necesare mai degrabă forțe de frecare decât de impact. Acest lucru se realizează prin utilizarea unui număr mare de bile de măcinare mici, care au o suprafață mare și multe puncte de frecare. Nivelul ideal de umplere al incintei ar trebui să fie format din 60% bile mici de măcinare.
Pentru mai multe detalii despre umplerea incintei, măcinarea umedă și recuperarea probei măcinate, urmăriți videoclipul.
Graficul arată rezultatul măcinării aluminei (Al2O3) la 650 rpm în PM 100. După 1 oră de măcinare în apă, cu bile de 1 mm, valoarea medie a distribuției dimensiunilor particulelor este de 200 nm; după 4 ore, aceasta este de 100 nm.
Macinare alumină în apă, cu bile de 1 mm (stânga) după 1 oră (albastru) și după 4 ore (verde)
Într-un alt test, materialul a fost pulverizat mai întâi timp de o oră cu bile de măcinare de 1 mm și apoi timp de 3 ore cu bile de măcinare de 0,1 mm. În acest caz s-a obținut o dimensiune medie de 76 nm.
Măcinare alumină cu bile de 1 mm (1 oră) și apoi cu bile de 0.1 mm (3 ore) în apă
Rezultatele arată că în morile planetare cu bile se pot obține particule de dimensiuni nanometrice. Alegerea dimensiunii corecte a bilelor, tipul de lichid și raportul lichid/solid (nivelul de vâscozitate) joacă un rol crucial în acest proces.
The performance and the result of sample preparation are also determined by the choice of the grinding jar and its ball charge. The EasyFit range of jars has been specially designed for extreme working conditions such as long-term trials, even at maximum speed of 800 rpm, wet grinding, high mechanical loads and maximum speeds as well as for mechanical alloying. This line of jars is suitable for all RETSCH planetary ball mills.
The new EasyFit grinding jar series features a structure on the bottom of the 50-500 ml jars called Advanced Anti-Twist (AAT). This ensures that the jars are tightly fixed without the risk of twisting, even at high speed, and that wear and tear is drastically reduced. Secure clamping of the jars is made much easier: to find the correct clamping position, a maximum twist of 60° is required.
The geometry of the EasyFit jars in the 50 ml and 250 ml sizes has been enlarged in diameter and reduced in height compared to the previous "comfort" models. This offers two advantages: better grinding results and interchangeable lids, as there are only three diameter dimensions for the entire grinding jar range.
Diameter categories

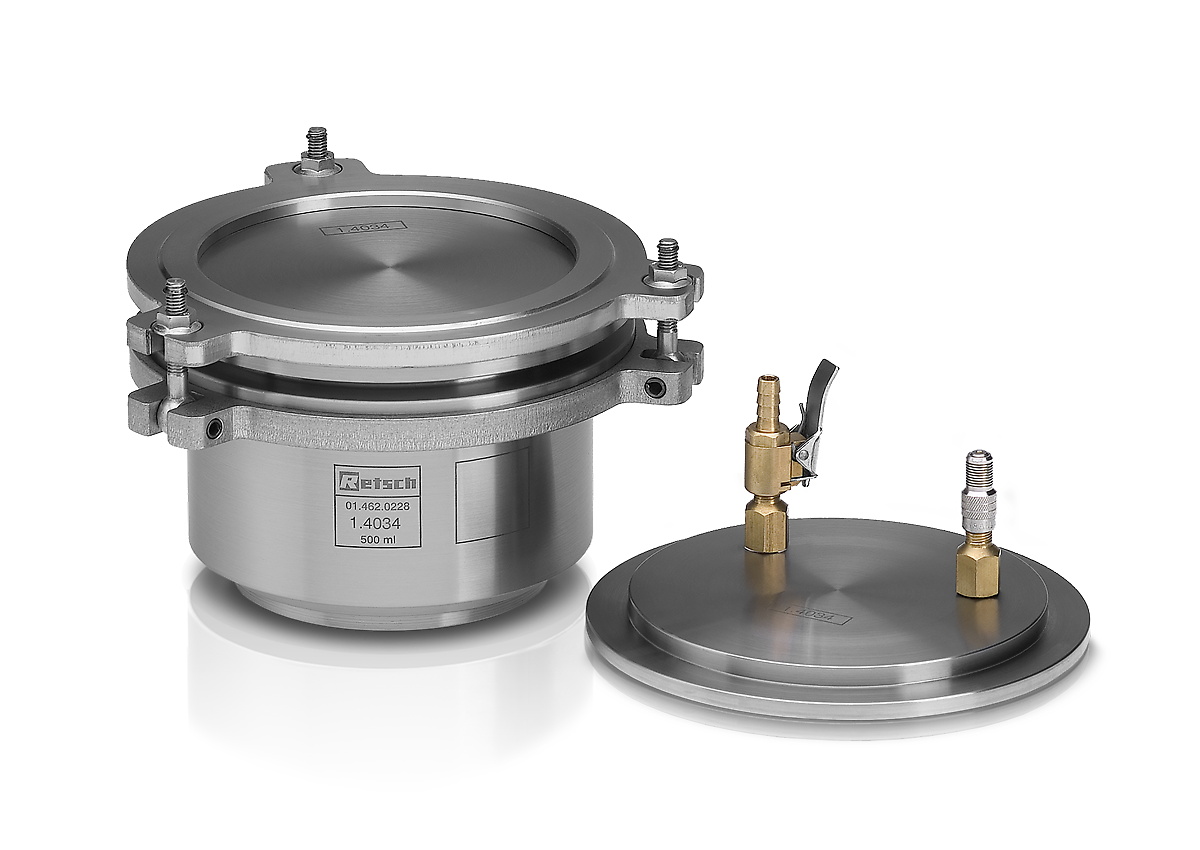

Both the aeration lid and GrindControl can now be equipped with inlays of different materials. Thus, the lid can be used for, e. g. a steel and a zirconium oxide jar by simply exchanging the inlay.
With a special adapter, co-crystal screening can be carried out in a planetary ball mill, using disposable vials such as 1.5 ml GC glass vials. The adapter features 24 positions arranged in an outer ring with 16 positions and an inner ring with 8 positions. The outer ring accepts up to 16 vials, allowing for screening up to 64 samples simultaneously when using the Planetary Ball Mill PM 400. The 8 positions of the inner ring are suitable to perform trials with different energy input, e.g. for mechanosynthesis research.
Pentru a obține rezultate optime de măcinare, dimensiunea incintei trebuie adaptată la cantitatea de probă care urmează să fie prelucrată. Dimensiunea ideală a bilelor de măcinare trebuie sa fie de 3 ori mai mare decât cea mai mare particulă din probă. Respectând această regulă empirică, numărul bilelor de măcinare pentru fiecare dimensiune a bilelor și volum al incintei este indicat în tabelul de mai jos. De exemplu, pentru a măcina 200 ml probă formată din particule de 7 mm, se recomandă o incintă de 500 ml și bile de 20 mm diametru sau mai mari. Conform tabelului sunt necesare 25 de bile de măcinare.
| Volum nominal incintă de măcinare |
Volum probă | Dimensiune max. probă | Încărcătura de bile recomandată (bucăți) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 15 mm | Ø 20 mm | Ø 30 mm | ||||
| 12 ml | până la ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - | |
| 25 ml | până la ≤10 ml | <1 mm | 95 – 100 | 25 – 30 | 10 | - | - | - | |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - | |
| 80 ml | 10 – 35 ml | <4 mm | 250 – 330 | 70 – 120 | 30 - 40 | 12 | 5 | - | |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - | |
| 250 ml | 25 – 120 ml | <6 mm | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 | |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 | |
Tabelul prezintă încărcătura recomandată (în bucăți) de bile de măcinare de diferite dimensiuni în raport cu volumul borcanului de măcinare, cantitatea de probă și dimensiunea maximă de alimentare.
Morile planetare cu bile RETSCH sunt perfect adecvate pentru reducerea dimensiunii, de exemplu, a aliajelor, bentonitei, oaselor, fibrelor de carbon, catalizatorilor, celulozei, clincherului de ciment, ceramicii, cărbunelui, produselor chimice, mineralelor, cărbunelui, cocsului, compostului, betonului, deșeurilor electronice, fibrelor, sticlelor, hidroxiapatită, minereu de fier, caolin, calcar, oxizi metalici, minerale, minereuri, vopsele și lacuri, hârtie, pigmenți, materiale vegetale, polimeri, cuarț, semințe, pietre semiprețioase, nămol de epurare, zgură, soluri, țesuturi, tutun, mostre de deșeuri, lemn etc.
40 g probă
500 ml volum incintă inox
8 x 30 mm bile inox
5 min la 380 rpm
315 g probă
250 ml volum incinta carbură de wolfram
15 x 20 mm bile din carbură de wolfram
5 min la 500 rpm
45 ml probă
125 ml volum incintă oțel inox
7 x 20 mm bile oțel inox
2 min la 400 rpm
200 ml probă
250 ml volum incintă de măcinare din oxid de zirconiu
15 x 20 mm bile din oxid de zirconiu
30 min la 480 rpm
20 g probă
125 ml volum incintă din oxid de zirconiu
50 x 10 mm bile din oxid de zirconiu
30 min la 380 rpm cu inversarea sensului de rotație
170 ml probă
500 ml volum incintă din oxid de zirconiu
8 x 30 mm bile din oxid de zirconiu
3 min la 450 rpm
4 bucăți probă
50 ml volum incintă din oxid de zirconiu
3 x 20 mm bile din oxid de zirconiu
2 min la 420 rpm
50 g probă + 70 g ulei
50 ml volum incintă de măcinare din oxid de zirconiu
1100 g bile de 3 mm din oxid de zirconiu
2 h la 480 rpm (10 min măcinare / 10 min pauză = timp măcinare net 1 h)
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplicabilitate | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding, co-crystal screening |
| Domenii in care se utilizeaza | agricultura, biologie, geologie / metalurgie, industria chimica, materiale de constructii / electronice, medicina / farmaceutice, mediu / reciclare, sticla / ceramica |
| Material probă | moale, dur, fragil, fibros - ud sau uscat |
| Principiul de reducere a dimensiunii | impact, frecare |
| Dimens. max. probă* | < 10 mm |
| Finețe finală* | < 1 µm, pentru macinare coloidală < 0.1 µm |
| Volum/masă probă admisă* | max. 1 x 220 ml, max. 2 x 20 ml cu recipiente stivuite de concasare |
| Posturi de macinare | 1 |
| Rata de viteză | 1 : -2 |
| Viteza roții solare | 100 - 650 min-1 |
| Diametrul efectiv al roții solare | 141 mm |
| Acceleratie | 33.3 g |
| Tipul incintelor de măcinare | EasyFit, optional areation covers, safety closure devices |
| Material de constructie a elementelor de macinare | oţel călit, oţel inoxidabil, carbura de wolfram, agat, alumina sinterizata, silicon nitride, oxid de zirconiu |
| Dimensiuni recipiente de macinare | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Stackable grinding jars | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter for single-use glas vials | 24 x 1.5 ml / 7 x 20 ml |
| Setarea timpului de macinare | digital, de la 00:00:01 la 99:59:59 |
| Operare interval | da, cu inversarea sensului de rotatie |
| Durată interval | 00:00:01 la 99:59:59 |
| Durata pauzei | 00:00:01 la 99:59:59 |
| POS-uri stocabile | 10 |
| Interfață | RS 232 / RS 485 |
| Antrenare | motor asincron cu convertizor de frecvență |
| Putere motor | 750 W |
| Alimentare electrica | 230 V, 50 Hz |
| Conectare sursă de alimentare | monofazic |
| Grad de protecție | IP 30 |
| Putere instalata | ~ 1250W (VA) |
| W x H x D (închis) | 640 x 480 (780) x 420 mm |
| Masa netă: | ~ 86 kg |
| Standard | CE |
| Brevet / brevet instalație | Contra greutate (DE 20307741), FFCS (DE 20310654), SafetySlider (DE 202008008473) |
Incinta de măcinare este dispusă excentric pe un "disc solar". Discul se rotește în sens opus mișcării incintelor de măcinare, în raport de 1:-2. Bilele din incinte sunt supuse unor mișcări de rotație suprapuse, așa-numitele forțe Coriolis. Diferența dintre vitezele bilelor și incintelor de măcinare produce o interacțiune între forțele de frecare și de impact care eliberează energii dinamice ridicate. Interacțiunea dintre aceste forțe are ca rezultat un grad ridicat și foarte eficient de reducere a dimensiunilor în moara planetară cu bile.
Morile planetare cu o singură stație de măcinare necesită o contragreutate pentru echilibrare. La moara planetară cu bile PM 100, această contragreutate poate fi reglată pe o șină de ghidare înclinată pentru compensarea centrelor de greutate ale incintelor de măcinare de dimensiuni diferite și pentru a evita astfel oscilațiile nedorite ale mașinii.
Eventualele vibrații rămase sunt compensate de piciorușele de fixare ale morii care au o anumită libertate de mișcare (prize de compensare a forței libere). Această tehnologie inovatoare se bazează pe principiul d'Alembert și permite mișcări circulare foarte mici ale carcasei mașinii care au ca rezultat o compensare automată a masei. Bancul de lucru este supus doar unor forțe de frecare minime generate în aceste piciorușe.
În acest fel moara planetară cu bile PM 100 asigură o funcționare silențioasă și sigură, cu o compensare maximă a vibrațiilor, chiar și cu cele mai mari forțe de pulverizare generate în interiorul incintelor de măcinare și, prin urmare, poate fi lăsată pe nesupravegheată pe bancul de lucru.
