Moară mixer MM 500 nano

Moară mixer MM 500 nano

Solicita o estimare gratuita, fără caracter obligatoriu!

Vă rugăm să selectați elementele pe care doriți să le includeți adăugându-le in lista de solicitare.
După ce ați adăugat un element, lista va fi vizibilă în colțul din dreapta sus al site-ului

Solicitare generală

Nu sunteți sigur de ce articole aveți nevoie sau doriți o ofertă de preț?

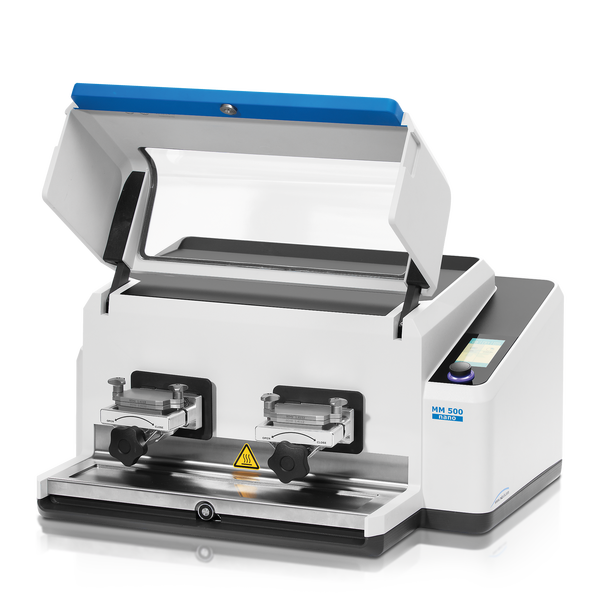

Mixer Mill MM 500 nano

Mixer Mill MM 500 nano with quick release clamp
(please order grinding jars and balls separately)
20.765.0003
MM 500 nano200–230 V, 50/60 Hz
20.765.0004
MM 500 nano100–120 V, 50/60 Hz


Screw-Lock grinding jars MM 500 control/nano

Ajutor selecție
Ajutor selecție
Incintele de tip Screw-Lock, compatibile cu MM 500, sunt etanșe la presiuni de până la 5 bar și sunt potrivite pentru măcinare uscată, umedă și criogenică. Sistemul integrat de închidere în siguranță permite măcinarea în atmosferă inertă, înlocuirea aerului cu un gaz inert putând fi realizată printr-un capac de aerare. Geometria specială acestor incinte facilitează umplerea cu probă a acestora.

Alegeți volumul incintei de măcinare în funcție de volumul de probă (aprox. 30% din volumul incintei este ocupat de probă). Volumele incintelor variază între 1.5 ml și 50 ml (nu sunt disponibile toate volumele pentru toate materialele).

Documentul “Grinding Jar Ball Charge” din secțiunea Descărcări oferă mai multe detalii referitoare la volumul util al incintelor de măcinare, capacitatea și umplerea corectă a incintelor cu bilele necesare, pentru măcinare umedă și uscată precum și pentru distrugere celulară.

Pentru un proces de măcinare eficient și pentru a evita contaminarea cu nedorită (rezultată în urma procesului de abraziune normală a elementelor de măcinare) incintele de măcinare sunt disponibile în 4 materiale diferite.

Aportul de energie crește odata cu densitatea materialului din care sunt confecționate incintele de măcinare. Pentru măcinare probelor moi se folosesc materiale cu densități mici, în timp ce pentru măcinarea probelor dure se folosesc materiale cu densități mari.


Materiale disponibile:

  • Oțel călit (densitate 7.8 g/cm3; duritate ≤ 235 HB, rezistență medie la abraziune):
    utilizat în mod obișnuit pentru măcinarea probelor medii-dure până la dure și sfărâmicioase.

  • Oțel inox (densitate 7.7 g/cm3; duritate ≤ 245 HB, rezistență medie la abraziune):
    utilizat în mod obișnuit pentru măcinarea probelor medii-dure până la dure și sfărâmicioase.

  • Carbură de wolfram(densitate 14.8 g/cm3; duritate 93.6 HRA; rezistență mare la abraziune):
    utilizat pentru măcinarea probelor foarte dure și sfărâmicioase. Prin utilizarea carburii de wolfram, se previne contaminarea probei cu fier.

  • Oxid de zirconiu (densitate 6.05 g/cm3; duritate 1250 HV, rezistență mare la abraziune): material ceramic potrivit pentru măcinarea probelor medii-dure până la dure și fibroase. Este de obicei utilizat pentru procese care necesită măcinarea probelor fără a le contamina cu metale grele sau care vizează obținerea unor particule ultrafine.


Hardened steel

01.462.046350 ml
01.462.046880 ml
01.462.0470125 ml


Stainless steel

01.462.044750 ml
01.462.046780 ml
01.462.0420125 ml


Tungsten carbide

01.462.046650 ml
01.462.047980 ml


Zirconium oxide

01.462.046450 ml
01.462.041780 ml
01.462.0471125 ml


Multi cavity ginding jars MM 500 control/nano

01.462.05374 x 10 ml, 1.4112 stainless steel, incl. 3 pouring aids
22.462.0014Pouring aid for 10 ml Multi cavity jar
01.462.05362 x 25 ml, 1.4112 stainless steel, incl. 1 pouring aid
22.462.0015Pouring aid for 25 ml Multi cavity jar


Accessories for grinding in 1.5 or 2 ml vials

22.008.0012Adapter made of aluminum for 18 x 2.0 ml / 1.5 ml Safe-lock reaction vials or
9 x 2.0 ml reaction vials made of stainless steel 316L
22.749.0001Safe-lock reaction vials 2.0 ml, 1000 pcs.
22.749.0002Safe-lock reaction vials 1.5 ml, 1000 pcs.
22.749.0008Reaction vials made of stainless steel 316L, 2.0 ml, 10 pcs.


Accessories for grinding under inert atmosphere

Aeration lid for screw-lock grinding jars

(order valve kit separately)
01.107.0568Aeration lid for MM 500 control/nano grinding jar 50 ml, stainless steel
01.107.0688Aeration lid for MM 500 control/nano grinding jar 80 ml, stainless steel
01.107.0567Aeration lid for MM 500 control/nano grinding jar 125 ml, stainless steel
01.107.0636Aeration lid for MM 500 control/nano grinding jar 50 ml, tungsten carbide
01.107.0693Aeration lid for MM 500 control/nano grinding jar 80 ml, tungsten carbide
01.107.0569Aeration lid for MM 500 control/nano grinding jar 50 ml, zirconium oxide
01.107.0689Aeration lid for MM 500 control/nano grinding jar 80 ml, zirconium oxide
01.107.0564Aeration lid for MM 500 control/nano grinding jar 125 ml, zirconium oxide
22.864.0001Spare valve set for aeration lids M8x1


Accessories for grinding jars MM 500 control/nano

22.486.0006Grinding jar stabilization pad
02.486.0050Jar wrench for grinding jars
05.114.0057O-ring for grinding jars 50 ml, 1 piece
05.114.0158O-ring for grinding jars 80 ml, 1 piece
05.114.0122O-ring for grinding jars 125 ml, 1 piece


Accessories for cold grinding MM 500 control/nano

For cold grinding (cryogenic grinding) we recommend using the Cryo kit which consists of two transport aids, one insulated container (6 liters) as well as a pair of safety goggles.

Please only use grinding jars of hardened or stainless steel for cryogenic grinding. When using jars made of other materials, inner tension may build up and lead to damages of the jar under extreme temperature variations.

Attention:


First, the jar is filled with sample and ball(s), then the lid is screwed tightly, and the jar is immersed with the transport aid in the container filled with liquid nitrogen. After a few minutes (the liquid nitrogen should no longer boil) the sample has been indirectly embrittled inside the jar which can now be removed with the help of the transport aid and clamped into the mill (here, the transport aid is removed). Please never fill liquid nitrogen into the grinding jar because it evaporates and causes a considerable overpressure inside the jar.

22.354.0003Cryo kit for cooling the grinding jars with liquid nitrogen (incl. insulated container 4-liter, 2 grinding jar holders, 1 pair of safety glasses)


Accessories MM 500 control/nano

05.114.0197O-ring PTFE for grinding jars 50 ml, 1 piece, for cryogenic grinding
05.114.0196O-ring PTFE for grinding jars 80 ml, 1 piece, for cryogenic grinding
05.114.0195O-ring PTFE for grinding jars 125 ml, 1 piece, for cryogenic grinding
99.200.0034IQ/OQ Documentation for MM 500 nano


Pressure and temperature measuring system GrindControl

incl. lid with lid insert, sensors and transmitter, receiver, software, case, grinding jar, opening aid and cleaning accessories for MM 500 control/nano
22.782.0012GrindControl with MM 500 control/nano grinding jar 125 ml, stainless steel
22.782.0013GrindControl with MM 500 control/nano grinding jar 125 ml, zirconium oxide
more upon request


Accessories

05.114.0122O-ring for 125 ml grinding jars (MM 500 control/nano and Emax)
22.186.0006Sintered filter with O-ring, set à three pieces
03.474.0229GrindControl insert of lid for MM 500 control/nano and Emax
grinding jar 125 ml, stainless steel
03.474.0230GrindControl insert of lid for MM 500 control/nano and Emax
grinding jar 125 ml, zirconium oxide
22.864.0001Spare set valves M8X1 for GrindControl and aeration lids


Grinding balls

Ajutor selecție
Ajutor selecție

Grinding balls and grinding jars should always be selected from the same material.

Grinding balls are available in different diameters. The rule of thumb is: for efficient milling the ball should be at least 3 times larger than the largest particle in the sample. To avoid abrasion and wear it is essential to only use balls with identical diameter.

The number of grinding balls depends on the jar volume used. The document “Grinding Jar Ball Charge” in the Downloads section provides details about usable volumes, maximum feed sizes and correct filling of the jars with grinding balls for dry and wet milling as well as cell disruption. For further information on materials please see the document “Material Analyses of Equipment & Accessories“ in the Downloads section.


Available materials:


  • Hardened steel (density 7.8 g/cm3; hardness ≤ 235 HB, medium abrasion resistance)
    typically used for pulverizing medium-hard to hard and brittle samples.

  • Stainless steel (density 7.7 g/cm3; hardness ≤ 245 HB, medium abrasion resistance)
    typically used for pulverizing medium-hard to hard and brittle samples.

  • Tungsten carbide (density 14.8 g/cm3; hardness 93.6 HRA; high abrasion resistance)
    used for grinding very hard, brittle sample materials. By using tungsten carbide, contamination of the sample with iron is prevented.

  • Zirconium oxide (density 6.05 g/cm3; hardness 1250 HV, high abrasion resistance) ceramic material suitable for pulverizing medium-hard to hard and fibrous samples. It is typically used for heavy-metal-free grinding processes or applications which aim at ultrafine particle sizes.


Hardened steel

05.368.00295 mm Ø
05.368.00307 mm Ø
05.368.005910 mm Ø
05.368.003212 mm Ø
05.368.010815 mm Ø
05.368.003320 mm Ø


Stainless steel

22.455.00102 mm Ø, 500 g (approx. 110 ml)
22.455.00113 mm Ø, 500 g (approx. 120 ml)
22.455.00023 mm Ø, 200 pieces (approx. 6 ml)
22.455.00035 mm Ø, 200 pieces (approx. 25 ml)
05.368.00345 mm Ø
05.368.00357 mm Ø
05.368.006310 mm Ø
05.368.003712 mm Ø
05.368.010915 mm Ø
05.368.006220 mm Ø
05.368.010525 mm Ø


Tungsten carbide

05.368.00385 mm Ø
05.368.00397 mm Ø
05.368.007110 mm Ø
05.368.004112 mm Ø
05.368.011015 mm Ø
05.368.007020 mm Ø


Zirconium oxide

32.368.00050.1 mm Ø, 0.5 kg (approx. 135 ml)
32.368.00030.5 mm Ø, 0.5 kg (approx. 135 ml)
32.368.00041 mm Ø, 0.5 kg (approx. 135 ml)
05.368.00892 mm Ø, 0.5 kg (approx. 135 ml)
05.368.00903 mm Ø, 0.5 kg (approx. 140 ml)
22.455.00073 mm Ø, 200 pieces (approx. 6 ml)
22.455.00095 mm Ø, 200 pieces (approx. 25 ml)
05.368.01467 mm Ø
05.368.009410 mm Ø
05.368.009612 mm Ø
05.368.011315 mm Ø
