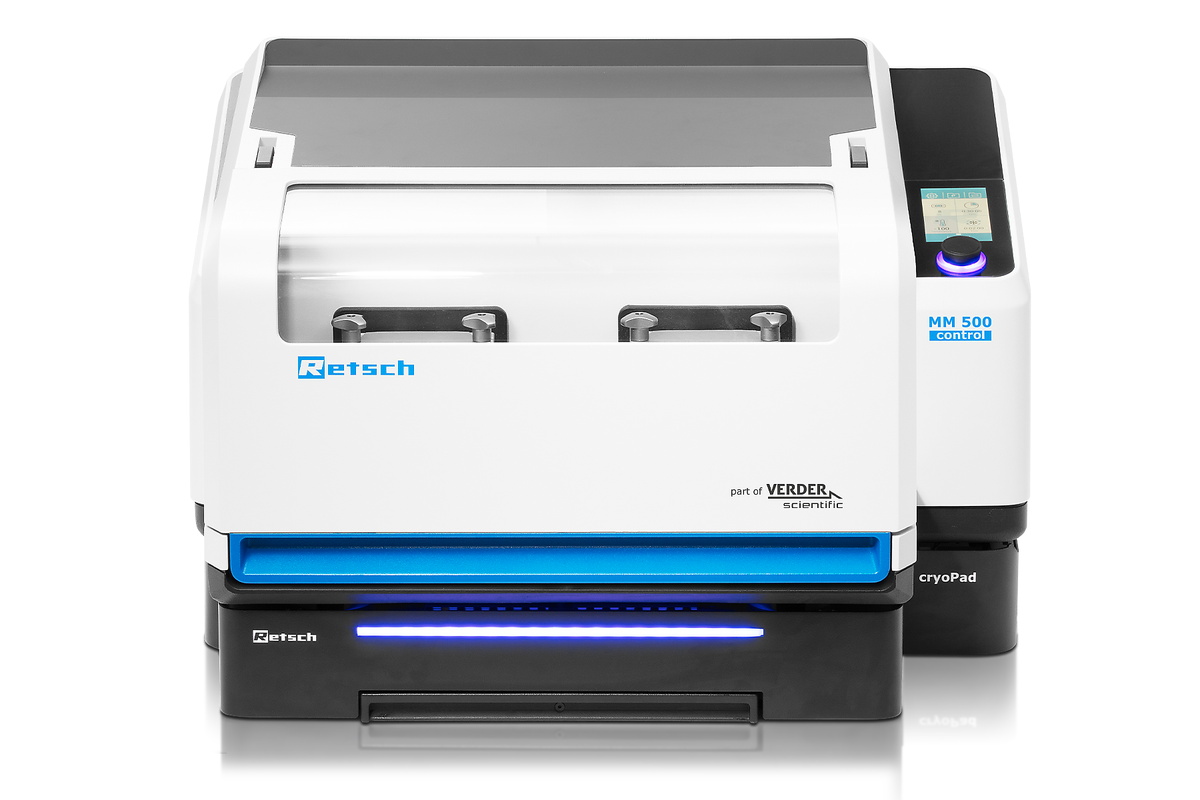

MM 500 control este o moară de laborator cu energie ridicată care poate fi utilizată pentru măcinare uscată, umedă și criogenică cu o frecvență de până la 30 Hz. Este prima moară mixer de pe piață care permite monitorizarea și controlul procesului de măcinare.
Domeniul de temperatură este cuprins între - 100 și 100 °C și este o funcție opțională care conferă versatilitate maximă. Moara poate fi operată cu diverse fluide termice care permit utilzarea unui număr mare de dispozitive pentră răcirea sau încălzirea probei. Dacă se dorește folosirea azotului lichid pentru răcire, moara poate accesorizată cu dispozitivul opțional cryoPad. Tehnologia inovativă cryoPad permite selectarea și controlul unor temperaturi cuprinse între - 100 și 0 °C.
Încălzirea și răcirea probei se realizează cu ajutorul plăcilor termice patentate, depășind modul de răcire clasic, cu azot lichid sau gheață carbonică în vase deschise. Incintele de măcinare sunt pur și simplu montate deasupra plăcilor termice. Atunci când incintele de măcinare intră în contact cu acestea, căldura este transferată către incinte prin intermediul dispozitivului termostatat. Designul patentat al sistemului de circulare al fluidului termic permite operarea morii cu diferite fluide termice, asigurând o reglare flexibilă și sigură a temperaturii, cu efort minim din partea operatorului. În funcție de configurație, temperatura poate fi setată în intervalul cuprins între - 100 și + 100 °C.
Pentru a controla temperatura unui proces de măcinare, moara trebuie sa fie conectată la un dispozitiv termostatat extern. În principiu, există două opțiuni:
1. Reglarea temperaturii cu azot lichid
Moara poate funcționa si poate fi conectată la un rezervor de azot lichid. În această configurație, moara trebuie accesorizată cu dispozitivul cryoPad. Sistemul patentat PID (proportional–integral–derivative) al cryoPad controlează debitul de azot lichid și implicit temperatura plăcilor termice și este posibilă selectarea și menținerea temperaturii plăcilor termice la valoarea selectată. Temperatura dorită este reglată prin intermediul ecranului tactil și poate fi selectată într-un interval de la - 100 la 0 °C, în pași de 10.

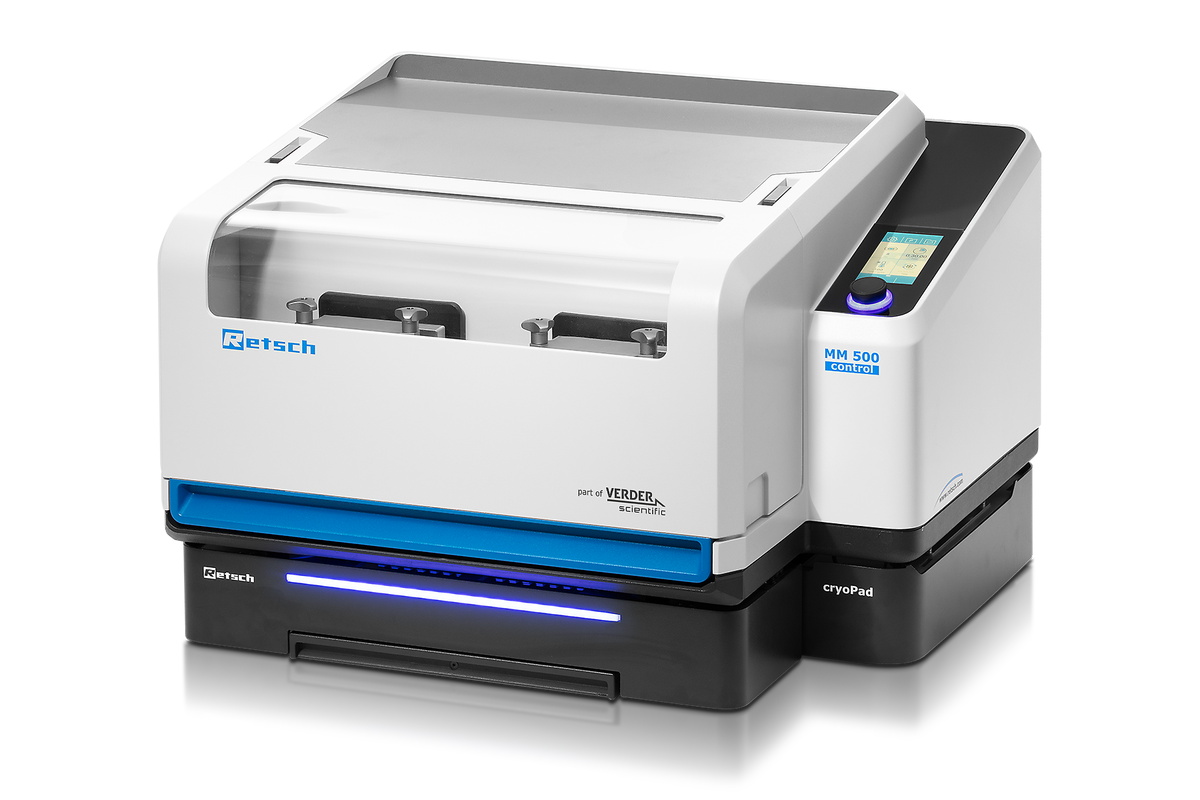

Configurația 1: Dispozitiv opțional cryoPad și rezervor LN2 pentru operare cu azot lichid.
2. Încălzirea sau răcirea cu un fluid termic
În această configurație, moara poate fi conectată fie la un criostat, fie la un răcitor, fie la apa de la robinet. Dispozitivul termostatat extern reglează temperatura fluidului termic la o valoare predefinită, iar fluidul termic transferă această această temperatură către plăcile termice. Deoarece în timpul procesului de măcinare se poate acumula o cantitate semnificativă de căldură în interiorul incintelor, temperatura plăcilor termice poate fi influențată de acest lucru. În concluzie, temperatura reală a placilor termice depinde atât de temperatura fluidului termic, cât și de parametrii de măcinare, cum ar fi frecvența, timpul, volumul incintei și dimensiunea bilelor de măcinare. Pentru un control maxim al procesului de măcinare, temperatura reală a plăcilor termice este monitorizată pe ecranul tactil.
Configurația 2: Operarea cu un dispozitiv termostatat extern; e.g. chiller sau baie termostatată.
Reglarea temperaturii la moara MM 500 control este special concepută pentru procesarea probelor termo-sensibile. Răcirea sau încălzirea pot avea obiective diferite.
Unele aplicații sunt îmbunătățite dacă proba este încălzită în timpul procesului. Exemple de procese cu încălzire:
Temperaturile necesare și configurațiile operaționale depind de fiecare aplicație în parte.
Unii analiți pot fi modificați, distruși sau vaporizați în timpul unui proces de măcinare, dacă proba se încălzește prea mult. În cazul în care se depășesc anumite valori de temperatură, structura proteinelor, de exemplu, a substanțelor farmaceutice sau a ingredientelor alimentare poate fi modificată semnificativ.
Prin menținerea temperaturii la un nivel moderat pe tot parcursul procesului de măcinare, substanțele termo-sensibile sunt păstrate în starea lor fizică inițială pentru analiză.
Măcinarea boabelor de cafea la temperaturi scăzute pentru analiza substanțelor naturale.
Temperaturile sub 0 °C sunt potrivite pentru fragilizarea și omogenizarea alimentelor ductile sau lipicioase, de exemplu. În cazul în care este necesară o măcinare fără contaminare cu metale grele, se pot utiliza incinte din oxid de zirconiu sau carbură de wolfram.
Dacă se răcește până la - 100 °C, este posibilă și fragilizarea cu succes a unor polimeri.
Măcinarea rapidă a cauciului negru Fluorocarbon (FKM) prin fragilizare în două incinte de 125 ml la – 100 °C.
Dacă se utilizează un răcitor, se poate efectua o măcinare umedă puternică la 30 Hz și sub temperatura camerei fără a lua în considerare pauze de răcire.
Dimensiunea particulelor și evoluția temperaturii TiO2 într-un proces de măcinare umedă cu 30 Hz și 2 incinte de 125 ml
Dacă se răcește proba pe parcursul unui proces macanochimic, se poate preveni formarea unor derivați nedoriți. Pentru a iniția reacții chimice și pentru a crește randamentul reacției, se poate aplica încălzirea probei.

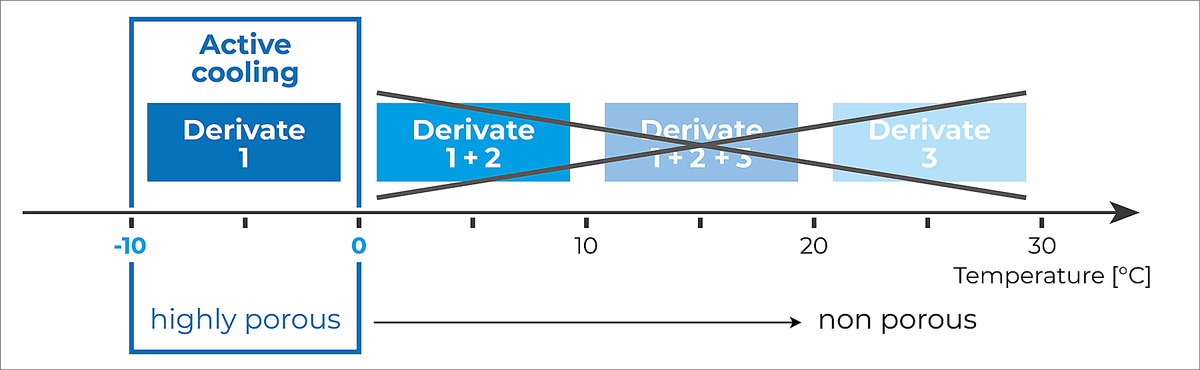

Prin menținerea temperaturii sub 0 °C, formarea structurilor imidazolate zeolitice este inhibată.
By increasing the temperature during synthesis, the yield of a metal organic compound can be increased. © Stuart James, Queens University Belfast.
Incintele de măcinare sunt disponibile în volume situate între 50 ml, 80 ml și 125 ml și sunt fabricate din oțel inox, carbură de wolfram sau oxid de zirconiu, fiind posibilă și măcinarea fără contaminarea probei. Este posibilă măcinarea fără contaminare cu metale grele la temperaturi joase.
RETSCH oferă un capac de aerare special conceput pentru aplicații în care trebuie menținută o atmosfera controlată în interiorul incintelor de măcinare.
The GrindControl measures temperature and pressure inside the jar. The system includes a sensor and transmission unit as well as an analysis software.
Simultaneous processing of several small samples is possible with the multi-cavity jars and an adapter for reaction vials. This is a typical requirement, for example, for pharmaceutical, chemical and biochemical applications. The small cavity jars provide new opportunities for mechanochemical research activities involving small amounts of chemicals.
The cavities in the jars have an oval shape which ensures effective mixing. The pouring aids allow for safe sample handling. The multi-cavity jars are made of stainless steel, thus providing effective heat transfer to or from the sample.
The adapter accommodates up to 18 disposable reaction vials of 1.5 or 2.0 ml (e.g. Eppendorf vials) or nine 2.0 ml steel tubes. With its two grinding stations, the MM 500 control mixer mill can now process up to 36 samples in one working run. 2.0 ml steel tubes should be used if samples need to be frozen or heated, as polymeric reaction vessels cannot withstand mechanical load at extreme temperatures. The adapter is made of aluminum so that heat is efficiently transferred to and from the reaction tubes.
Multi-cavity jars of 4 x 10 ml and 2 x 25 ml, made of stainless steel, incl. PTFE pouring aids.
Adapter for 18 x 2 ml safe-lock reaction vials or 9 x 2 ml steel tubes, made of aluminum
MM 500 control poate fi folosită cu răcire sau fără, fiind potrivită pentru o varietate de aplicații. Poate fi utilizată pentru a omogeniza și măcina probe de deșeuri, sol, produse chimice, tablete, medicamente, minereuri, cereale, țesuturi, sticlă, păr, ceramice, oase, plastice, aliaje, minerale, semințe oleaginoase, plante, nămoluri, pastile, textile, lână etc.
stafide
comprimate filmate
polistiren
sol
Pentru a găsi cea mai bună soluție de măcinare accesați baza noastră de date
| Aplicabilitate | mecano-chimice, aliere mecanică, reducerea mărimii, amestecare, omogenizare, măcinare criogenică |
| Domenii in care se utilizeaza | agricultură, alimente, biologie, chimie/plastic, geologie/metalurgie, inginerie/electronică, materiale de construcții, medicină/produse farmaceutice , mediu/reciclare, sticlă/ceramică |
| Material probă | cu duritate mica/medie/mare, fragil, elastic, fibros |
| Principiul de reducere a dimensiunii | impact, frecare |
| Dimens. max. probă* | <= 10 mm |
| Finețe finală* | ~ 0.1 µm |
| Volum/masă probă admisă* | max. 2 x 45 ml |
| Volumul camerei de macinare | max. 2 x 125 ml |
| Posturi de macinare | 2 |
| Vibrational frequency | 3 - 30 Hz (180 -1800 min-1) |
| Selectarea temperaturii | digital, 0 ... -100 °C (only with cryoPad) |
| Setarea timpului de răcire | digital, 0 ... 60 min (only with cryoPad) |
| Setarea timpului de macinare | digital, 10 s - 8 h |
| Timp total de măcinare | 99 h |
| POS-uri stocabile | 12 |
| Număr cicluri de program stocabile | 4 (cu 99 de repetări) |
| Media duratei de măcinare | 30 s - 2 min |
| Macinare uscată | da |
| Măcinare umedă | da |
| Măcinare criogenică | da |
| Tipul incintelor de măcinare | screw-lock jar with integrated safety closure devices, multi cavity jar, adapter for safe-lock reaction vials |
| Material de constructie a elementelor de macinare | oţel călit, oţel inoxidabil, carbura de wolfram, oxid de zirconiu |
| Dimensiuni recipiente de macinare | 10 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Alimentare electrica | 100-120 V, 50/60 Hz; 200-230 V, 50/60Hz |
| Conectare sursă de alimentare | monofazic |
| Grad de protecție | IP 30 |
| Putere instalata | 750 W |
| W x H x D (închis) | 690 x 375 x 585 mm |
| W x H x D closed with cryoPad | 690 x 485 x 585 mm |
| Masa netă: | ~ 63 kg |
| Standard | CE |
| Dimensiunea filetului de conectare intrare dispozitiv | G 1/4" (filet interior) |
| Dimensiunea filetului de conectare pentru setul de tuburi | G 3/8" (filet exterior) |
| Presiune permisă a dispozitivului de răcire (furnizat de client) | 0 ... 5 bar |
| interval de presiune pentru unitatea de răcire continuă, de exemplu, criostat | 1 ... 2 bar |
| domeniu presiune permisă, pentru alimentarea cu LN2 | 1.2 ...1.4 bar |
| Fluide permise | apă, amestec apă-glicol, ulei transfer termic, azot lichid |
| Aplicații termice | fragilizare, răcire, încălzire, controlul temperaturii |
| domeniu temperatură fluide | +100 °C ... -196 °C |
| domeniu temperatură plăci de răcire | +100 °C ... -100 °C |
| Aplicabilitate | măcinare criogenică cu azot lichid |
| Interfață | RS-232 (MM 500 control) |
| Conexiune de comunicație | prin intermediul cablului inclus |
| Alimentare | prin alimentare externă |
| Date alimentare electrică (input sursă de alimentare externă) | 100-230V, 50/60 Hz |
| Clasificarea sursei de alimentare externe | Grad medical |
| Date alimentare electrică (input cryoPad) | 24 V, 1 A |
| Accesorii | Autofill LN2 150L, Autofill LN2 50L |
| LED status light | da |
| W x H x D | 670 x 110 x 590 mm |
| Masa netă: | ~ 26 kg |
| Standard | CE |
| Dimensiunea filetului de conectare intrare dispozitiv | G 1/4" (filet interior) |
| Dimensiunea filetului de conectare a adaptorului | UNF 3/4" |
| domeniu presiune permisă, pentru alimentarea cu LN2 | 1.2 ...1.4 bar |
| Fluide permise | Azot lichid |
| Emisii | Vapori azot, condens |
| Conexiune | prin setul de tuburi inclus |
| Outlet evacuare | prin adaptorul de Evacuare și tubul striat de aluminiu |
| domeniu temperatură fluide | -196 °C |
| algoritmul de control al temperaturii | Controlul PID al temperaturii |
| Selectarea temperaturii | digital, 0 ... -100 °C |
| Setarea timpului de răcire | digital, 0 ... 60 min |
Incintele de măcinare ale morii MM 500 control efectuează oscilații radiale în poziție orizontală. Inerția bilelor de măcinare determină un impact de o energie ridicată, pulverizând proba de marginile rotunjite ale incintelor. Măcinarea cu energie ridicată este posibilă prin funcționarea la frecvențe ridicate de până la 30 Hz. De asemenea, mișcarea incintelor de măcinare combinate cu mișcarea bilelor are ca rezultat amestecarea intensivă a probei. Gradul de amestecare poate fi crescut și mai mult prin utilizarea mai multor bile mai mici.
